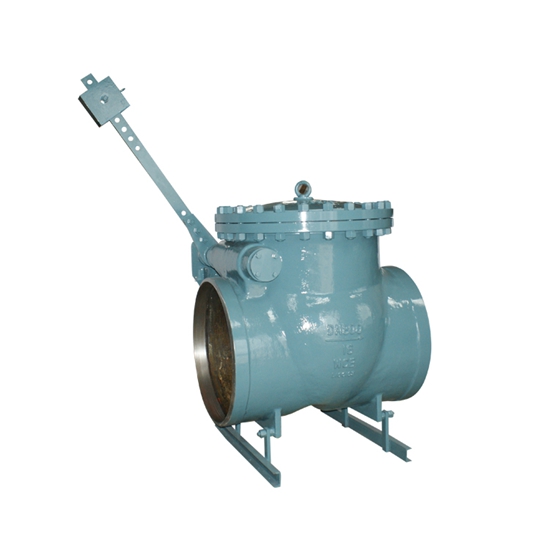

H664H氣動抽汽止回閥

關注次數：

型號：

技術參數：

H664H氣動抽汽止回閥結構特點：
1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。

H664H氣動抽汽止回閥用于電廠或熱電廠抽氣系統，或其它系統的和水等非腐蝕性介質管道上，防止汽輪機級負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入汽輪機內造成汽輪對片打碎，毀壞汽輪發電機的惡性事故，并防止加熱器系統管道泄漏使水從抽汽緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽輪機迅速隔開，給汽輪機或抽氣系統以好的保護。
氣源來自壓縮空氣（氣源壓力0.4~0.6Mpa），經過球閥進入二位三通電磁閥，然后經過快排閥進入氣缸進氣口，止回閥打開。手動換向閥為運行中試驗止回閥靈活性用。
止回閥關閉時，電磁閥斷電而關閉，切斷氣源，快排閥啟動，排出氣缸下腔空氣，止回閥快速關閉。
電磁閥、空氣處理元件等控制部件，按汽輪機廠要求采用美國ASCO進口產品，也可按用戶要求配備其它國內外廠家產品，以確保優良的性能和高可靠性。
H664H氣動抽汽止回閥結構特點：
1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。
3、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助于打開閥門，并在運行中保持閥門的平穩和減少振動。

H664H氣動抽汽止回閥性能規范：

產品型號	壓力等級	強度試驗壓力	密封試驗壓力	適用介質溫度	氣缸氣源壓力
H664Y-150Lb	150Lb	3.0Mpa	2.2Mpa	≤425℃	0.6Mpa
H664Y-150LbC6	150Lb	3.0Mpa	2.2Mpa	≤510℃	0.6Mpa
H664Y-300Lb	300Lb	7.5Mpa	5.5Mpa	≤425℃	0.6Mpa
H664Y-600Lb	600Lb	15.0Mpa	10.0Mpa	≤425℃	0.6Mpa
H664Y-900LbC6	900Lb	24.0Mpa	18Mpa	≤510℃	0.6Mpa
H664H-20	2.0Mpa	3.0Mpa	2.2Mpa	≤425℃	0.6Mpa
H664H-50	5.0Mpa	7.5Mpa	5.5Mpa	≤425℃	0.6Mpa
H664H-100	10.0Mpa	15.0Mpa	11.0Mpa	≤425℃	0.6Mpa

產品型號	壓力等級	強度難度壓力	密封試驗壓力	適用介質溫度	氣缸氣源壓力
H664Y-64C6	6.4Mpa	9.6Mpa	7.1Mpa	≤510℃	0.6Mpa
H664Y-100C6	10.0Mpa	15.0Mpa	11.0Mpa	≤510℃	0.6Mpa
H744H-20	2.0Mpa	3.0Mpa	2.2Mpa	≤425℃	0.6Mpa（液壓）
H744H-40	4.0Mpa	6.0Mpa	4.4Mpa	≤425℃	0.6Mpa
H744H-64	6.4Mpa	9.6Mpa	7.1Mpa	≤425℃	0.6Mpa

主要零件材料：

零件名稱	閥體閥瓣搖桿	閥桿	閥蓋	螺柱	螺母	缸體	彈簧
材質	WCB	2Cr13	WCB	35	45	25	60si2Mn
材質	WC6	CrMoV	WC6	CrMov	CrMov	25	60si2Mn
